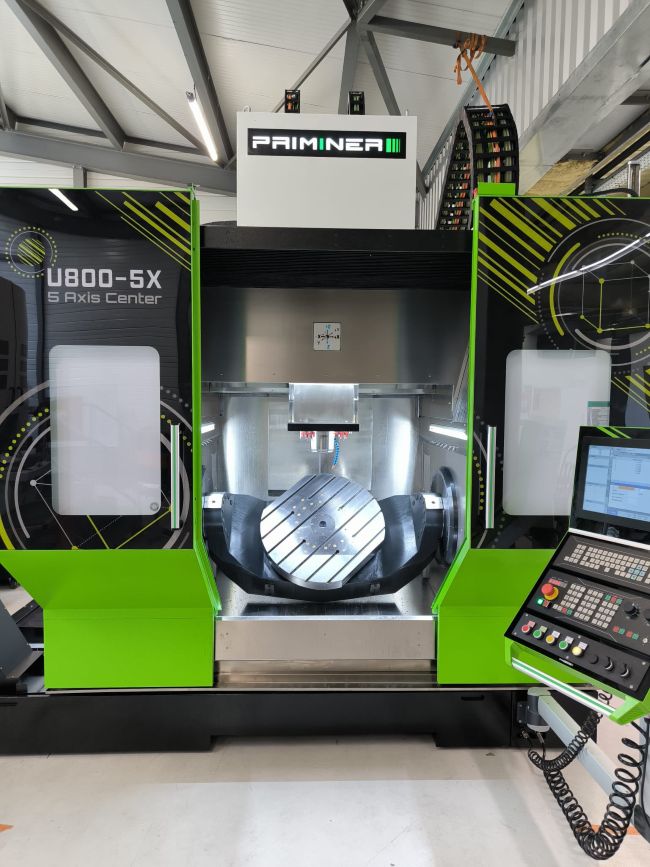

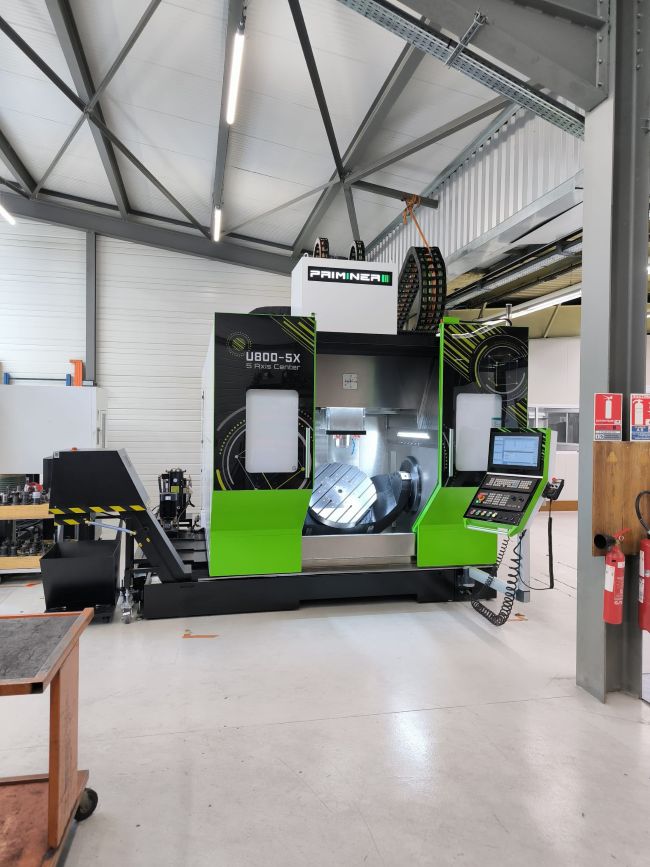

U800-5X Le tournage est disponible avec le modèle U800T-5X.

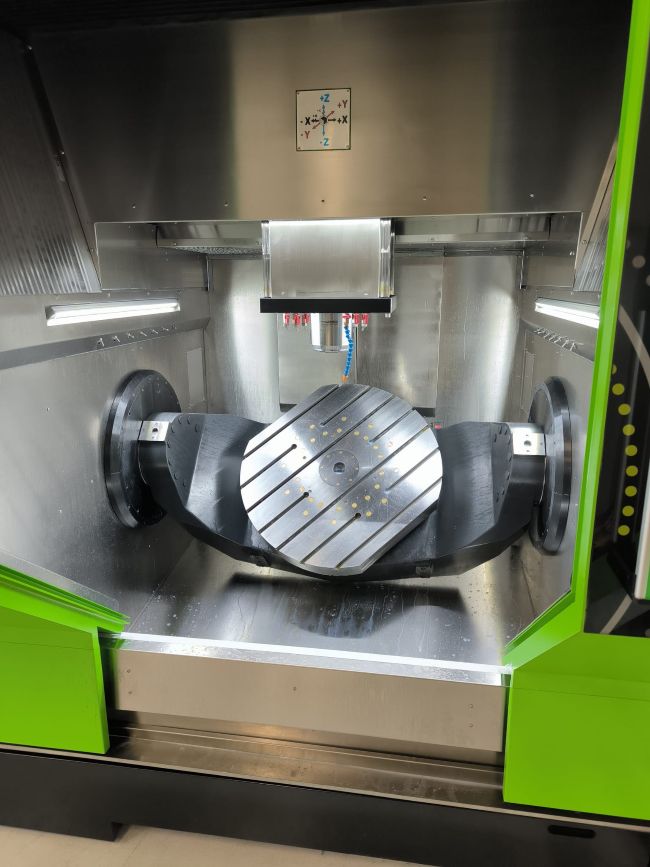

Table rotative à entraînement
direct
• Broche intégrée HSK A63
16000rpm 30/36kW_100/120Nm
(Siemens & Heidenhain)

• Broche intégrée HSK T63
15000rpm 30/36kW_100/120Nm
(Siemens & Heidenhain)

U800-5X
⌀1,000 x 700 mm

⌀800 x 700 mm
14 mm x 100 mm x 7
1,200 kg

Courses 1,000/1,100/600 mm
Table +30° ~ -110°/±360°
48/48/24 m/min (opt 24/24/24 m/min) 100/100 tr/min


Siemens/Heidenhain

• Changeur d’outils à chaîne 60
postes, HSK A63
• Règles linéaires  sur les
axes X/Y/Z
• Codeur rotatif sur l’axe A/C
• Convoyeur à copeaux à chaîne
• Refroidisseur d’eau à broche haute
précision
• Armoire électrique climatisée

Base monobloc moulée de haute qualité
• Conception de structure gantry
• Charge maximale de la table rotative de
1 200 kg (U800) / 800 kg (U800T)
• Les axes A/C adoptent la technologie
d’entraînement direct par moteur DD et
l’axe A est entraîné par deux moteurs DD
• Conception à double entraînement
synchrone sur l’axe Y
• Freins pneumatiques , couple de
freinage sur l’axe A de 9 360 Nm
• Course maximale jusqu’à 1 100 mm
• Pièce maximale Ø 1 000 mm
