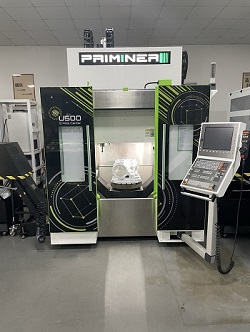

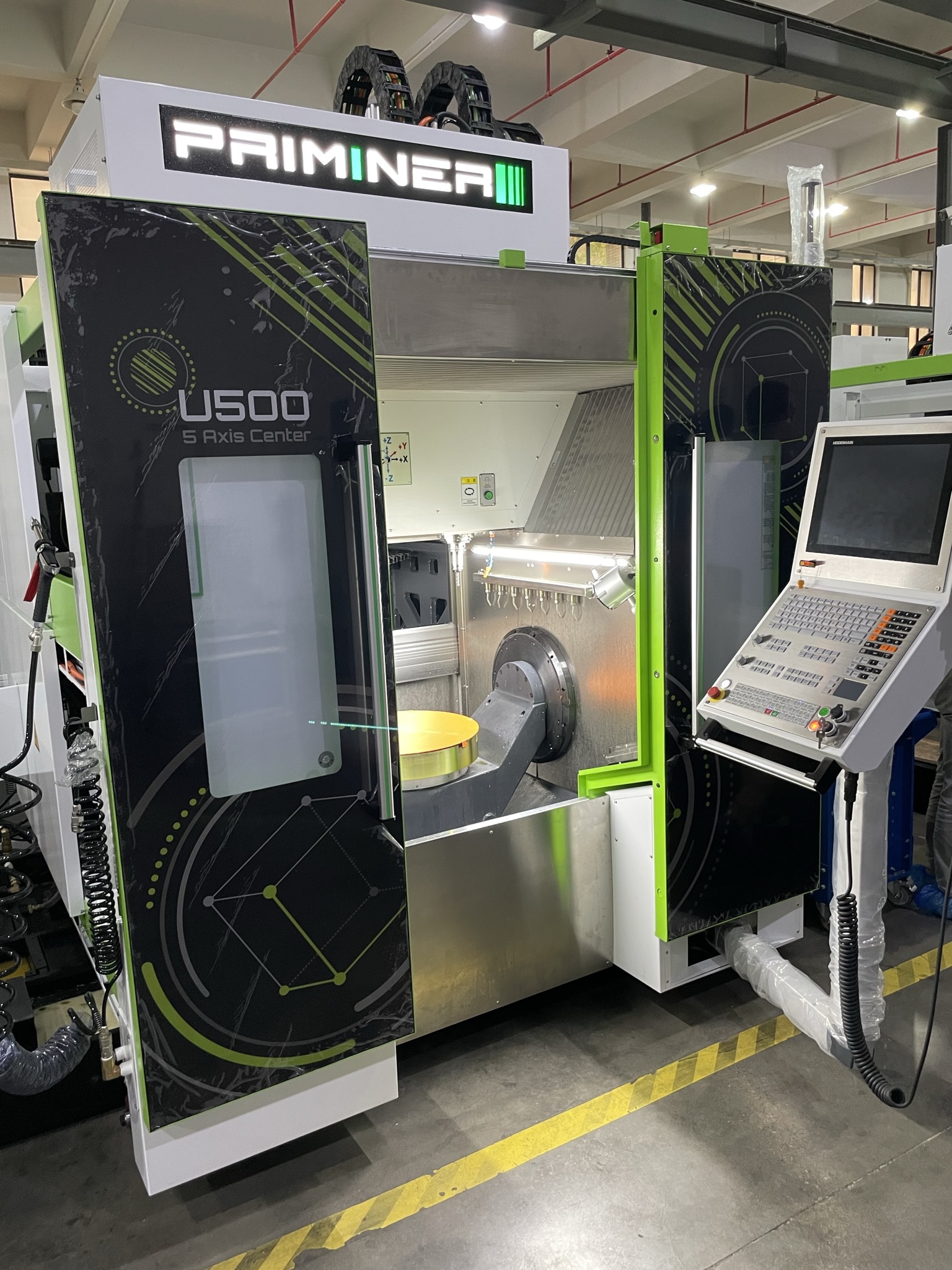

U 500 5 X
Description
CNC Heidenhain/ Siemens
• Conception portique
• Table rotative avec entraînement direct par moteur de couple
• Système à double entraînement avec deux vis à billes sur l’axe Y pour assurer la meilleure dynamique
• Conception compacte avec un minimum d’espace au sol
Table U500-5X
Diamètre maximal de la pièce à usiner : Φ700 mm
Dimensions de la table : Φ500 mm
Rainures en T (largeur x nombre x
entraxe) : 14 x 5 x 80 mm
Charge maximale : 500 kg
Courses
Courses X/Y/Z 700 / 650 / 450 mm
Courses A/C +30° ~ -110° / 360°
Broche
Cône de broche HSK A63 HSK A63 HSK E50
Puissance du moteur de broche 21 / 26 kW 20 / 24 kW 15 / 18 kW
Couple du moteur de broche 67 / 86 Nm 35 / 42 Nm 14 / 17,3 Nm
Vitesse de rotation de la broche 18 000 tr/min 20 000 tr/min 36 000 tr/min
Distance entre le bout de la broche et la table 135-585 mm 110-560 mm 110-560 mm
Avance
Avance rapide X/Y/Z 36 m/min
Vitesse de rotation A/C 100 / 170 tr/min
Vitesse de coupe 1-12 000 mm/min
Changeur d’outils
Nombre d’outils 32 pièces
Longueur max. de l’outil 250 mm
Diamètre max. de l’outil Φ63 mm
Poids max. de l’outil 4 kg
Précision (VDI 3441, course complète)
Précision de positionnement 0,006 mm (X/Y/Z) 5/3 arc-sec (A/C)
Précision de répétabilité : 0,003 mm (X/Y/Z) ; 2,5/2 secondes d’arc (A/C)
Dimensions et poids
Dimensions : 3 560 × 3 380 × 2 995 mm
Poids : 9 000 kg
