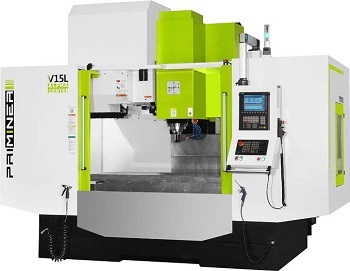

Priminer VL 15 L
Structure :
Le bâti de la machine est en fonte traitée supprimant ainsi tous les risques de déformation.
4 guidages linéaires sur l’axe Y
Des vis à billes, pré-chargées, de classe C3, sont utilisées pour retransmettre les mouvements X, Y, Z. Les vis à billes sont directement couplées aux moteurs d’axe sans courroies afin d’obtenir le meilleur positionnement.
Des glissières linéaire THK sont utilisés sur les trois axes. Cette technologie permet des déplacements linéaires rapides ainsi qu’une précision dans le travail de la forme optimale.
Broche :
La broche est supportée par des roulements à contacts angulaires de très haute précision. Cette broche est très rigide et permet les usinages importants.
Table :
Surface de travail………………………………………………………………………… 1700 x 700 mm
Nombre de rainures en T ………………………………………………………. 6 x18 mm x 100 mm
Poids maximum admissible sur la table……………………………………………………. 1500 Kg
Course :
Course longitudinale…………………………………………………………………………….. 1500 mm
Course transversale………………………………………………………………………………… 760 mm
Course verticale…………………………………………………………………………………….. 700 mm
Distance nez de broche – table changeur latéral………………………………. 130 – 830 mm
Distance centre broche – colonne……………………………………………………………… 820 mm
Les glissières des axes adoptent la technologie des guidages linéaires THK 45 x 6 sur x 8 sur y et 6 sur z
Pour augmenter la précision dans le positionnement sans compromettre la rigidité.
Broche :
La broche est supportée par des roulements à rouleaux cylindriques pour répondre aux exigences du fraisage difficile.
- Plage de vitesse de broche……………………………………………………………….. 15000 tr/min
- Moteur de broche Siemens……………………………………………………………….. 20 / 53 Kw
- Couple…………………………………………………………………………………. 126N/m à 250/nm
- Cône de broche………………………………………………………………………………………. SK 40
Avances :
Avances de travail………………………………………………………………….. 1 – 12000 mm / min
Avances rapides X, Y…………………………………………………………………………… 24 m / min
Avance rapide Z…………………………………………………………………………………. 24 m / min
Type moteurs d’axes………………………………………………………………………….. Heidenhain
Moteurs d’axes X Y Z……………………………………………………………………. 5/ 5.7/ 5.7kW
Diamètre vis à billes X Y Z………………………………………………………….. 45 x 12 X Y Z
CHANGEUR D’OUTILS :
Le changeur d’outils a été conçu contre tout risque d’interférence entre la pièce et le changeur d’outils ; le magasin est complètement dégagé de la zone de travail
Le cône de broche est automatiquement nettoyé par un jet d’air comprimé à chaque changement d’outil.
- Temps de changement outils……………………………………………………………………….. 6 s
- Capacité du magasin…………………………………………………………………………………….. 40
- Diamètre maxi outils……………………………………………………………………………….. 78 mm
- Diamètre maxi outils avec 2 poches adjacentes vide…………………………………….. 125 mm
- Longueur maximum des outils…………………………………………………………………. 300 mm
- Poids maximum des outils…………………………………………………………………………… 8kg/
Précision :
Positionnement………………………………………………………………………………. +/- 0,010 mm
Répétabilité…………………………………………………………………………………… +/- 0,006 mm
Pression d’air requise……………………………………………………………………….. 6,5 Kg / cm²
Poids de la machine…………………………………………………………………………… 10 000 Kg
Encombrement au sol avec carénage complet……………………….. 5180 x 2365×3170 mm
Accessoires standards :
- Changeur double bras30 postes
- Cône SK 40.
- Taraudage rigide.
- Climatisation de l’armoire électrique.
- Manivelle électronique portable.
- Vis et patins de mise à niveau.
- Lampe de travail.
- Arrosage centre broche 20 bar
- Convoyeur de copeaux à chaînes
- Manuel d’instruction
- Mise en route et Formation
