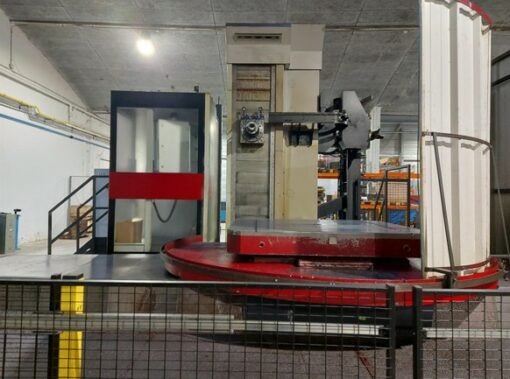

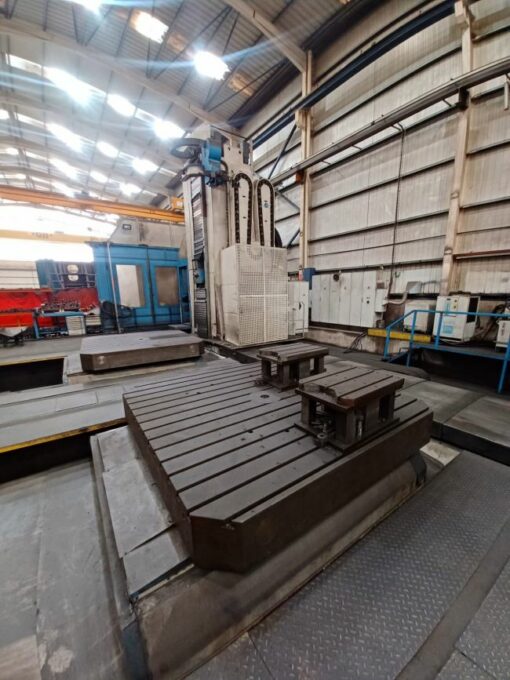

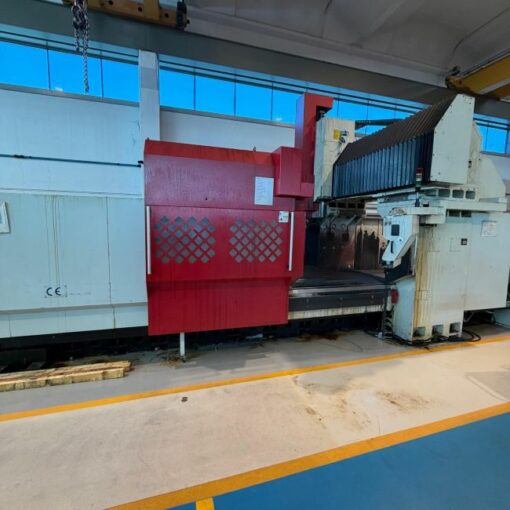

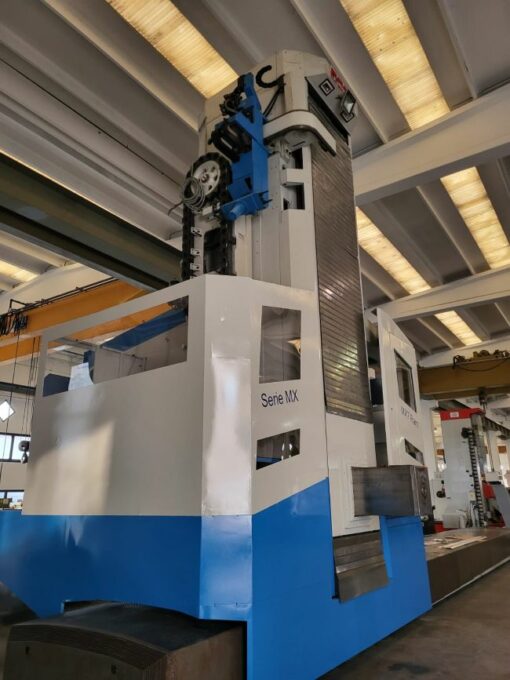

CNC Heidenhain iTNC 640

Table circulaire CNC 1800 X 1600 mm poids sur table 20 t

Rotation table tournante 360 000 positions

Diamètre de broche 130mm

Cône de broche SK 50

Vitesse de rotation 10 à 4000t/mn

Puissance moteur 41kw

Course X 3000mm

Course Y 3000mm

Course Z 2000mm

Course V 700mm

Course broche (W) 730mm

Arrosage centre 70 bar

Changeur d’outils Robot Kuka 105 postes

Palpeur pièce RWP 38.41

Manivelle HR 510

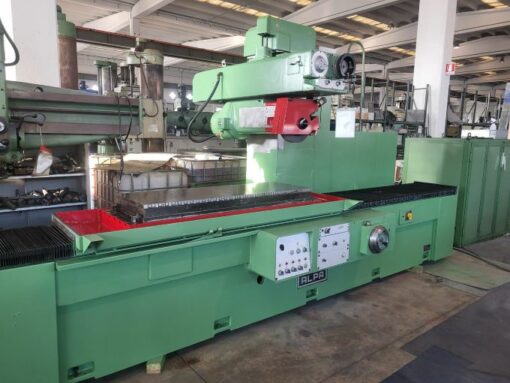

Capacité de travail :

Longueur maximale de rectification : 1 800 mm

Largeur maximale de rectification : 850 mm

Hauteur maximale de rectification : 750 mm

Puissance meule :

Puissance : 30 kW/22 HP

Dimensions de la meule : 457 × 203,2 × 100 mm

Vitesse de la meule : 1 400 tr/min

Axe longitudinal :

Vitesse : 1 à 40 m/min

Charge maximale (avec plateau magnétique) : 2 160 kg

Dimensions du plateau rectifié : 1 800 × 600 mm

Course utile : 1 820 mm

Axe transversal :

Vitesse rapide : 5 m/min

Avance par à-coups réglable : 1 à 50 mm

Avances réglables en continu : 0 à 2 000 mm/min

Incréments de travail min. : 0,001 mm

Course utile : 750 mm

Axe transversal:

Vitesse rapide : 1,5 m/min

Incréments de travail min. : 0,001 mm

Course utile : 820 mm

Encombrement :

Longueur : 6 650 mm

Largeur : 3 645 mm

Hauteur : 2 955 mm

Poids total : 13 000 kg

Manuels d’instructions et déclaration de conformité CE

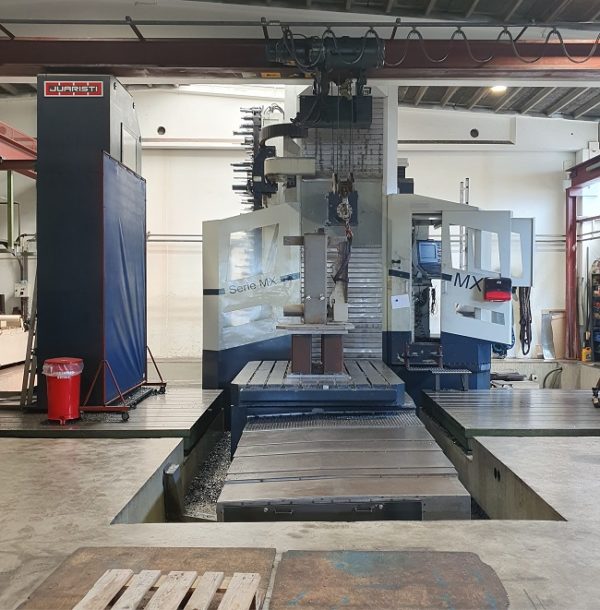

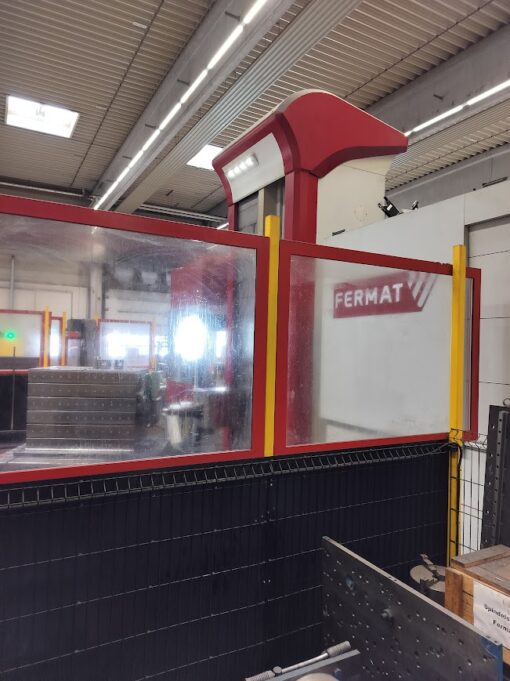

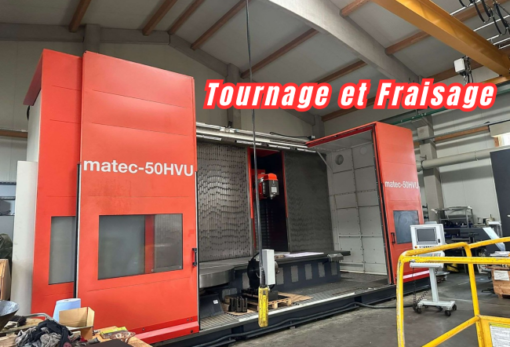

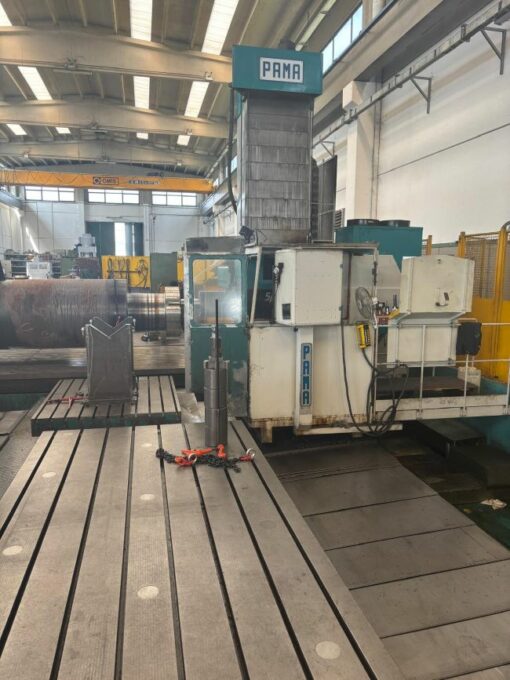

CNC : Siemens Sinumerik 840D

Axe X : 9 000 mm Axe Y (vertical) : 4 000 mm Axe Z : 1 000 mm

Axe W (Ø 150 mm) : 700 mm

2 tables rotatives hydrostatiques (course linéaire : 2 000 mm) 2 500 x 2 500, capacité 25 tonnes

Fonction pendulaire (sans barrières)

Règles optiques Heidenhain sur tous les axes

Tête d’usinage à entraînement direct

Changeur d’outils à 90 positions

Changeur de gamme ZF

Refroidissement interne

Aspirateurs de copeaux

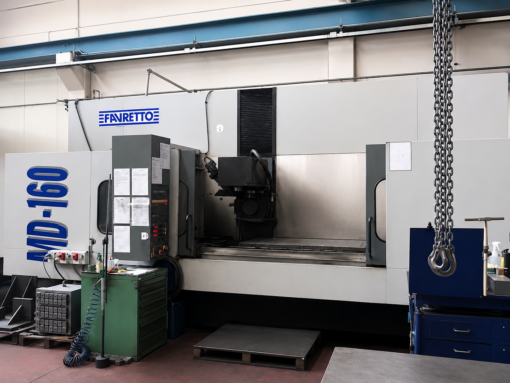

Longueur maximale de rectification : 1 600 mm
Course longitudinale maximale : 1 800 mm
Largeur de rectification : 700 mm + largeur de la meule : 75 mm = 775 mm
Distance maximale de rectification entre la table et la meule : 700 mm
Vitesse de la meule : 1 400 tr/min
Puissance du moteur de la meule : 20 CV
Diamètre de la meule : 340 mm
Largeur de la meule : 75 mm

Équipement standard :
Table électromagnétique : 1500 x 500 mm
Dressage de meule
Réservoir d’eau

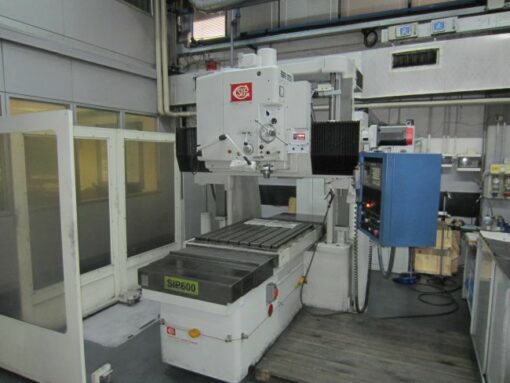

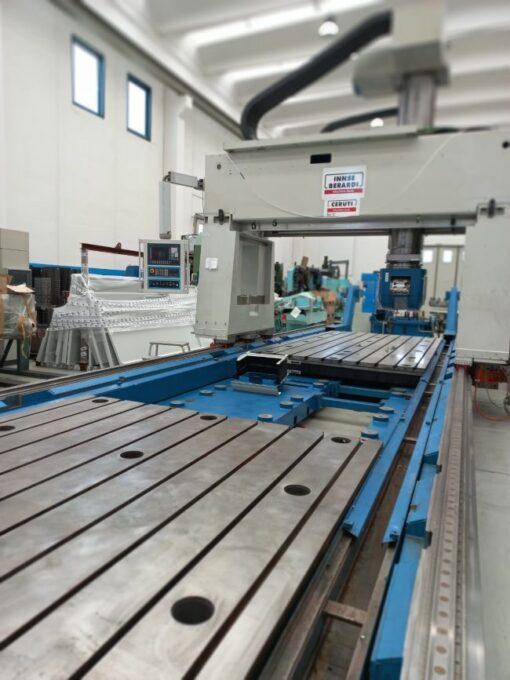

Longueur de table 1100mm

Largeur de table 842mm

Charge admise max sur table 1500kg

Course X 1000mm Course Y 700 mm Course Z 300mm

Déplacement vertical de la traverse 750mm

18 vitesses de rotation de broche de 40 à 2000t/mn

Quill Hydrostatic diamètre 135mm

Cône de broche CM 4

Table avance travail 1 à1000mm/mn

Avances rapides 5000mm/mn

Passage entre montant 1100mm

Puissance moteur de broche 5.9 kwv

(2 axes contrôlés) avec cn Fanuc 21

Visu

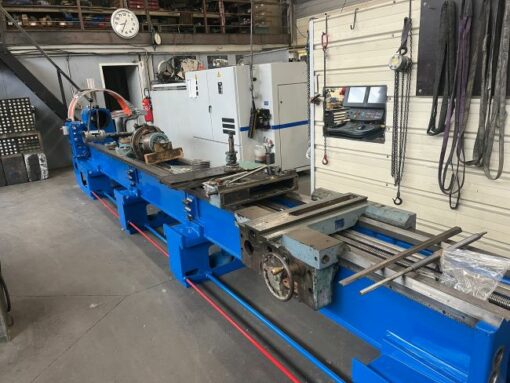

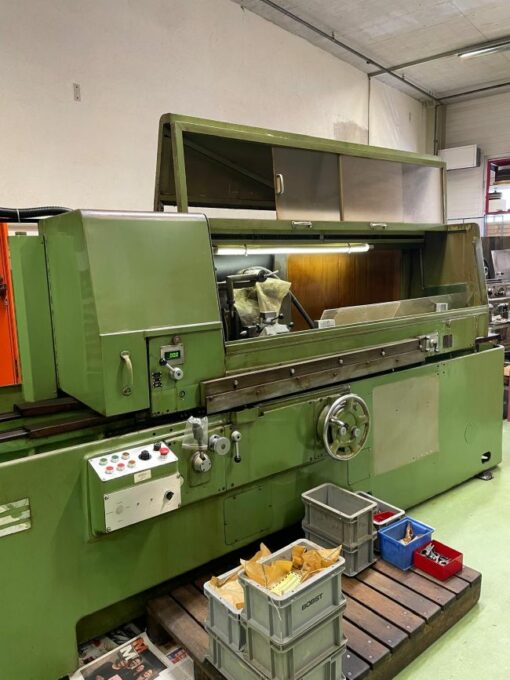

Machine mise au point et modifiée par la SIP à Genèvre

Cette machine peut exécuter toutes sortes de filetages de gauche à droite et de droite à droite

Modification pour travailler les filets rotation horaire et anti-horaire

Armoire électrique Suisse Sprecher et shuh

Entre pointe 1500mm,hauteur de pointe 120mm

Rectification de filets de tous genres ;vis à billes ronds et gothique + engrenages pour pas spéciaux

Appareil diviseur 24 positions pour filetages (24 filets possibles)

4 lunettes fabrication SIP avec 3 touches métal dur

4 lunettes 2 touches

Jeu d’engrenages rectifiés pour les différents pas

Moteur pour entrainement de la pièce avec variateur de vitesse de 0.1à40 tours/mn

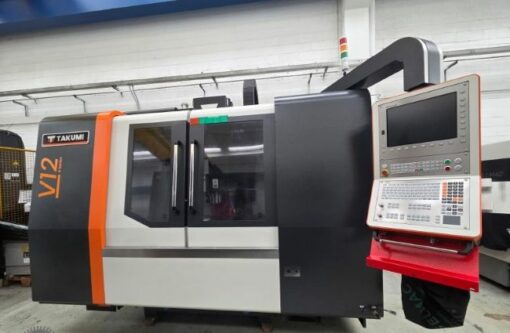

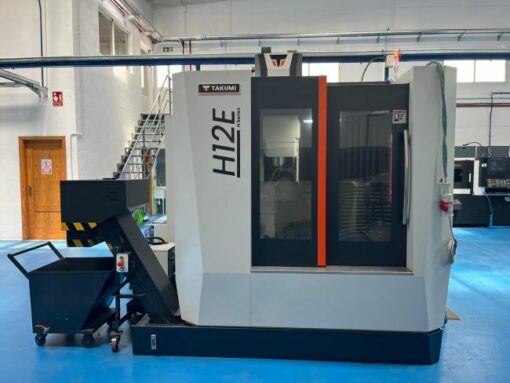

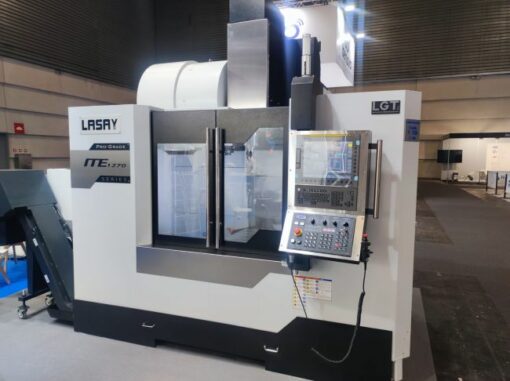

Structure :

Le bâti de la machine est en fonte traitée supprimant ainsi tous les risques de déformation.

4 guidages linéaires sur l’axe Y

Des vis à billes, pré-chargées, de classe C3, sont utilisées pour retransmettre les mouvements X, Y, Z. Les vis à billes sont directement couplées aux moteurs d’axe sans courroies afin d’obtenir le meilleur positionnement.

Des glissières linéaire THK sont utilisés sur les trois axes. Cette technologie permet des déplacements linéaires rapides ainsi qu’une précision dans le travail de la forme optimale.

Broche :

La broche est supportée par des roulements à contacts angulaires de très haute précision. Cette broche est très rigide et permet les usinages importants.

Table :

Surface de travail………………………………………………………………………… 1700 x 700 mm

Nombre de rainures en T ………………………………………………………. 6 x18 mm x 100 mm

Poids maximum admissible sur la table……………………………………………………. 1500 Kg

Course :

Course longitudinale…………………………………………………………………………….. 1500 mm

Course transversale………………………………………………………………………………… 760 mm

Course verticale…………………………………………………………………………………….. 700 mm

Distance nez de broche – table  changeur latéral………………………………. 130 – 830 mm

Distance centre broche – colonne……………………………………………………………… 820 mm

Les glissières des axes adoptent la technologie des guidages linéaires THK 45 x 6 sur x  8 sur y  et 6 sur z

Pour augmenter la précision dans le positionnement sans compromettre la rigidité.

Broche :

La broche est supportée par des roulements à rouleaux cylindriques pour répondre aux exigences du fraisage difficile.

• Plage de vitesse de broche……………………………………………………………….. 15000 tr/min
• Moteur de broche Siemens……………………………………………………………….. 20 / 53 Kw
• Couple…………………………………………………………………………………. 126N/m à 250/nm
• Cône de broche………………………………………………………………………………………. SK 40

Avances :

Avances de travail………………………………………………………………….. 1 – 12000 mm / min

Avances rapides X, Y…………………………………………………………………………… 24 m / min

Avance rapide Z…………………………………………………………………………………. 24 m / min

Type moteurs d’axes………………………………………………………………………….. Heidenhain

Moteurs d’axes X Y Z……………………………………………………………………. 5/ 5.7/ 5.7kW

Diamètre vis à billes X Y Z………………………………………………………….. 45 x 12  X Y Z

CHANGEUR D’OUTILS :

Le changeur d’outils a été conçu contre tout risque d’interférence entre la pièce et le changeur d’outils ; le magasin est complètement dégagé de la zone de travail

Le cône de broche est automatiquement nettoyé par un jet d’air comprimé à chaque changement d’outil.

• Temps de changement outils……………………………………………………………………….. 6 s
• Capacité du magasin…………………………………………………………………………………….. 40
• Diamètre maxi outils……………………………………………………………………………….. 78 mm
• Diamètre maxi outils avec 2 poches adjacentes vide…………………………………….. 125 mm
• Longueur maximum des outils…………………………………………………………………. 300 mm
• Poids maximum des outils…………………………………………………………………………… 8kg/

Précision :

Positionnement………………………………………………………………………………. +/- 0,010 mm

Répétabilité…………………………………………………………………………………… +/- 0,006 mm

Pression d’air requise……………………………………………………………………….. 6,5 Kg / cm²

Poids de la machine…………………………………………………………………………… 10 000  Kg

Encombrement au sol avec carénage complet……………………….. 5180 x 2365×3170 mm

Accessoires standards :

• Changeur double bras30 postes
• Cône SK 40.
• Taraudage rigide.
• Climatisation de l’armoire électrique.
• Manivelle électronique portable.
• Vis et patins de mise à niveau.
• Lampe de travail.
• Arrosage centre broche 20 bar
• Convoyeur de copeaux à chaînes
• Manuel d’instruction
• Mise en route et Formation

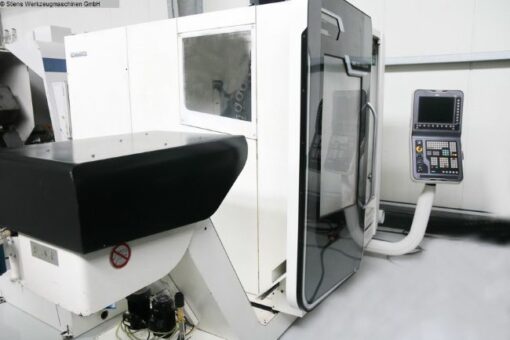

Description

CNC Heidenhain/ Siemens

• Conception portique
• Table rotative avec entraînement direct par moteur de couple
• Système à double entraînement avec deux vis à billes sur l’axe Y pour assurer la meilleure dynamique
• Conception compacte avec un minimum d’espace au sol

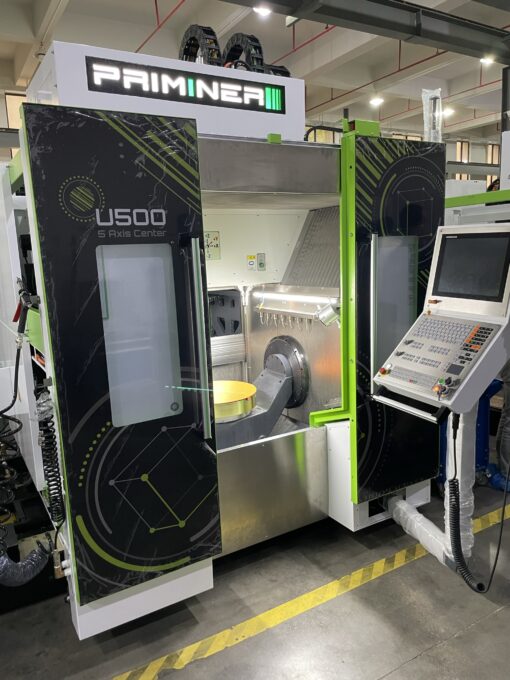

Table U500-5X

Diamètre maximal de la pièce à usiner : Φ700 mm

Dimensions de la table : Φ500 mm

Rainures en T (largeur x nombre x

entraxe) : 14 x 5 x 80 mm

Charge maximale : 500 kg

Courses

Courses X/Y/Z 700 / 650 / 450 mm

Courses A/C +30° ~ -110° / 360°

Broche

Cône de broche HSK A63 HSK A63 HSK E50

Puissance du moteur de broche 21 / 26 kW 20 / 24 kW 15 / 18 kW

Couple du moteur de broche 67 / 86 Nm 35 / 42 Nm 14 / 17,3 Nm

Vitesse de rotation de la broche 18 000 tr/min 20 000 tr/min 36 000 tr/min

Distance entre le bout de la broche et la table 135-585 mm 110-560 mm 110-560 mm

Avance

Avance rapide X/Y/Z 36 m/min

Vitesse de rotation A/C 100 / 170 tr/min

Vitesse de coupe 1-12 000 mm/min

Changeur d’outils

Nombre d’outils 32 pièces

Longueur max. de l’outil 250 mm

Diamètre max. de l’outil Φ63 mm

Poids max. de l’outil 4 kg

Précision (VDI 3441, course complète)

Précision de positionnement 0,006 mm (X/Y/Z) 5/3 arc-sec (A/C)

Précision de répétabilité : 0,003 mm (X/Y/Z) ; 2,5/2 secondes d’arc (A/C)

Dimensions et poids

Dimensions : 3 560 × 3 380 × 2 995 mm

Poids : 9 000 kg
