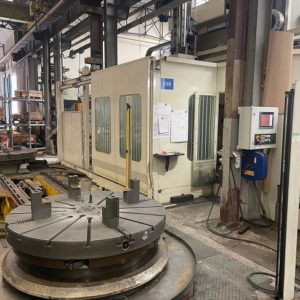

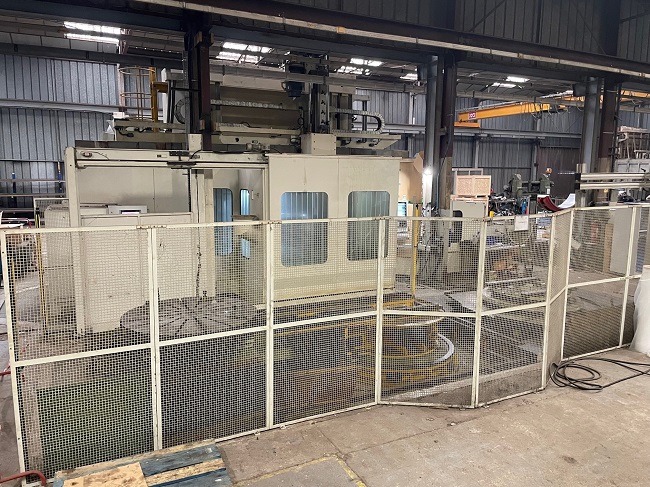

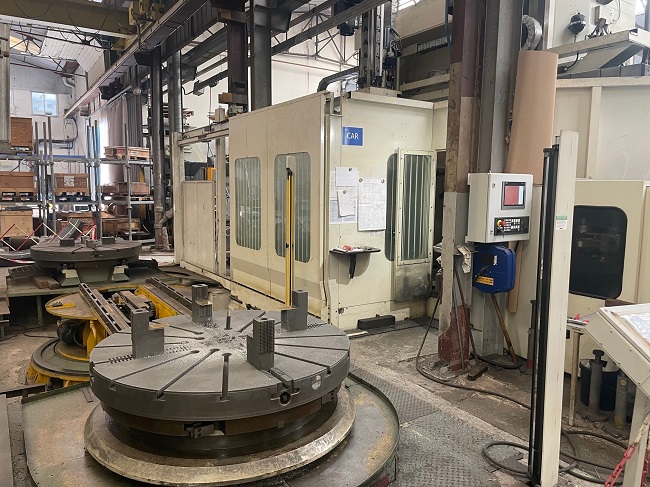

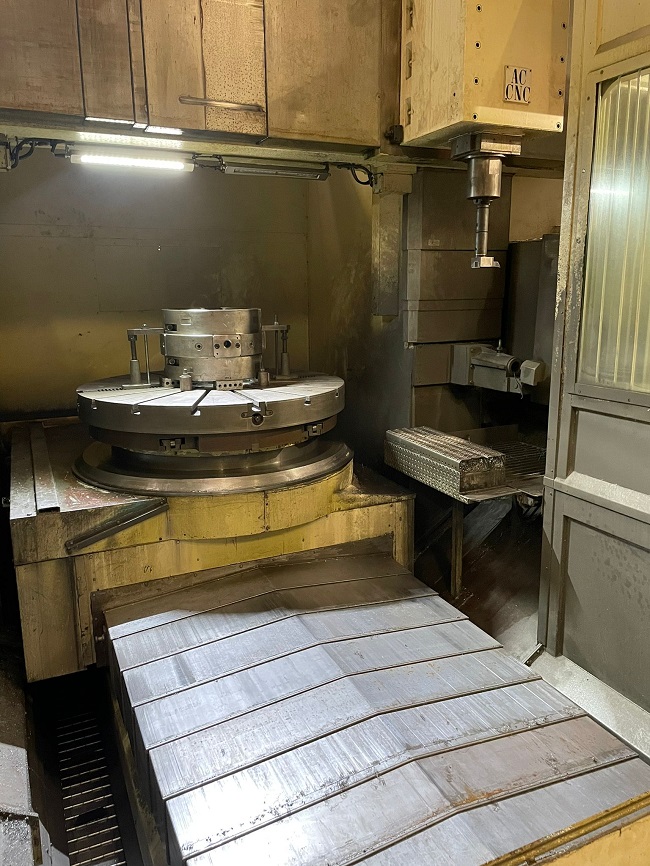

Tour vertical Carnaghi AC 18 Axe C et Y 2 tables

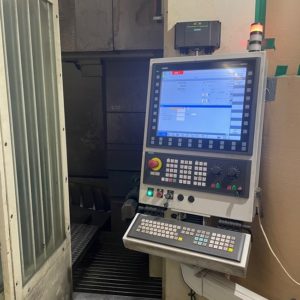

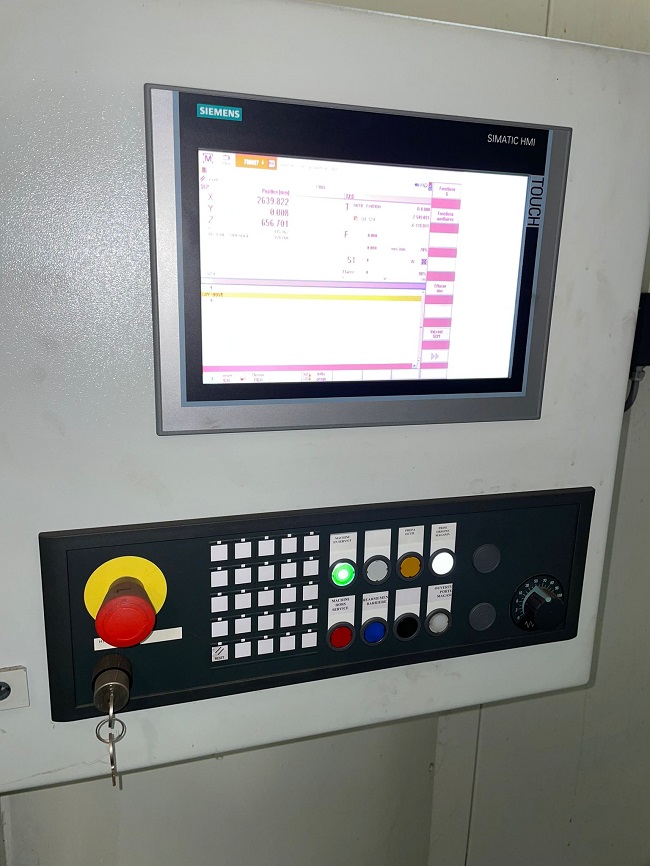

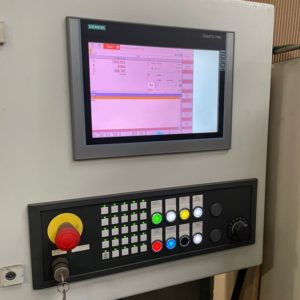

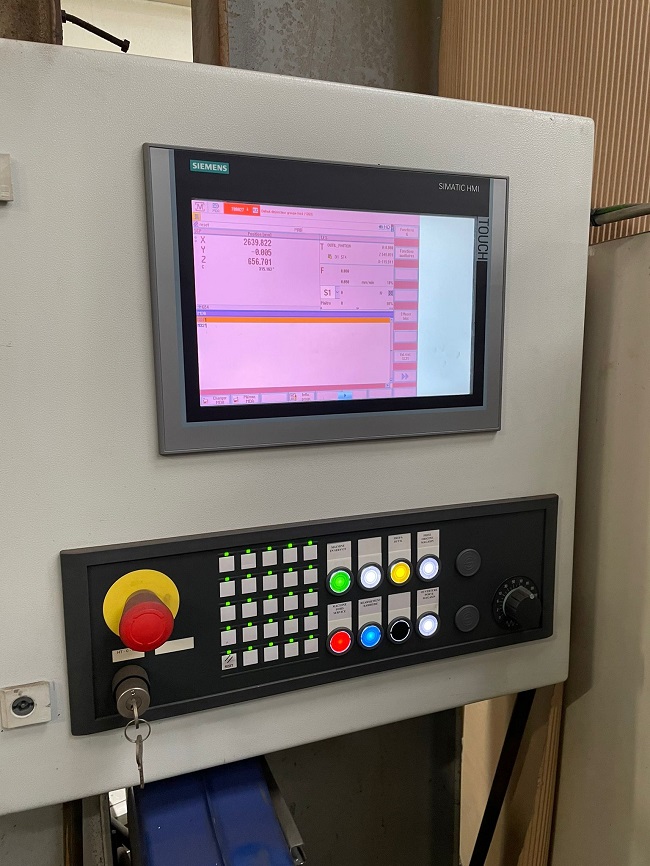

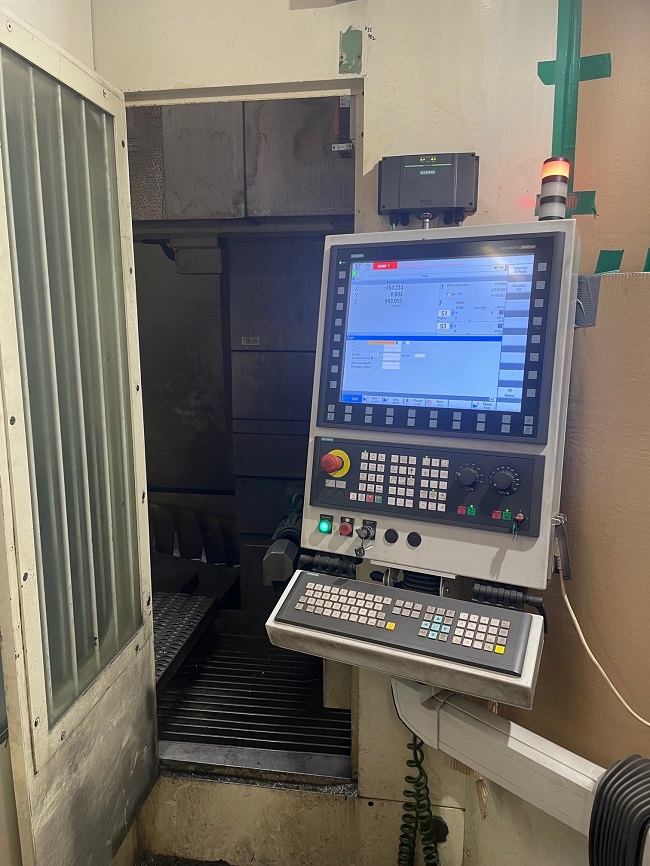

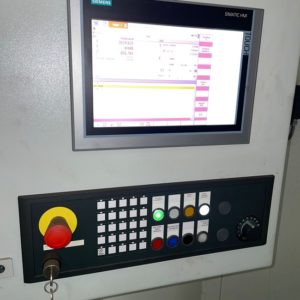

CNC Siemens 840 Dsl

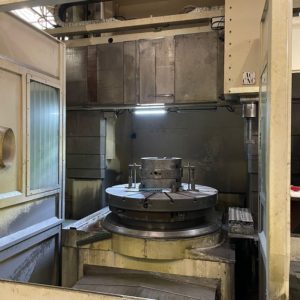

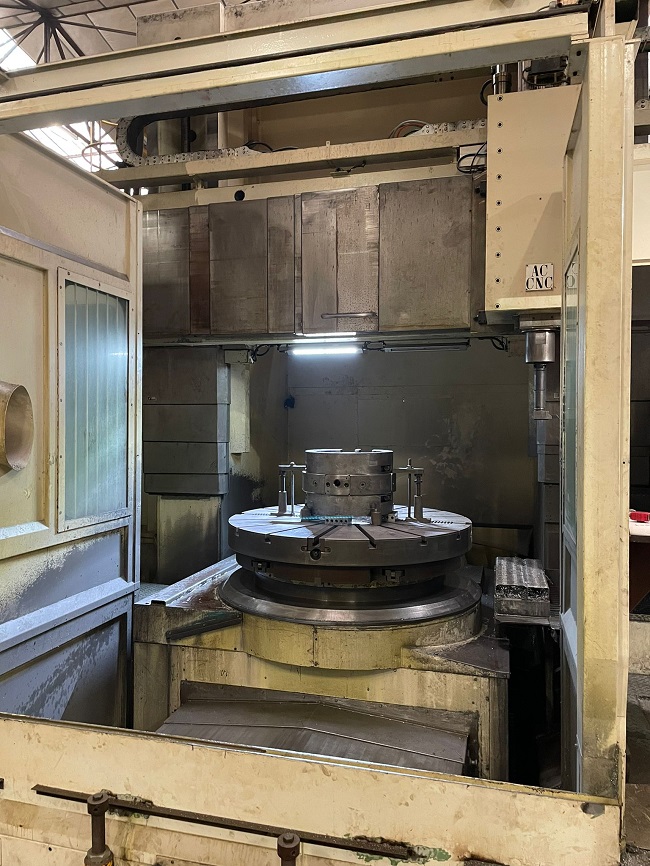

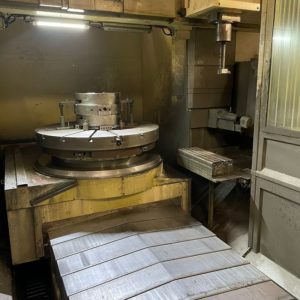

Diamètre de la table :                                       1600 mm x2

Poids sur table                                                 10t

Diamètre maxi de passage :                             2400 mm

Diamètre de tournage max                              1850mm

Course de la traverse :                                      1200mm

Hauteur maxi de la pièce à travailler :             1600mm

Course du bélier / l’axe Z        :                                   1250 mm

Section du bélier                                                          250 x 300mm

Course axe Y :                                                             +/- 1000mm

Axe C 360 000positions

Changeur d’outils         :                                              12 postes

Vitesse de rotation du plateau :                                    4.4 à 260 tr/min

Puissance du moteur de broche           :                       74 kW

Boite de vitesse 4 gammes

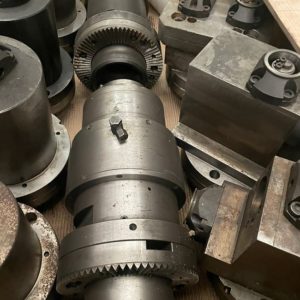

Fraisage avec  2 tête verticale ISO 50

Arrosage centre broche 7 bars

2 gammes 10 a 2400 tr/min

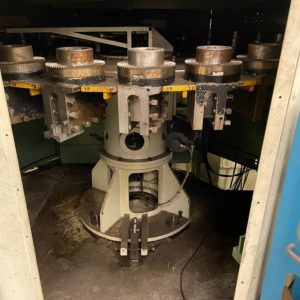

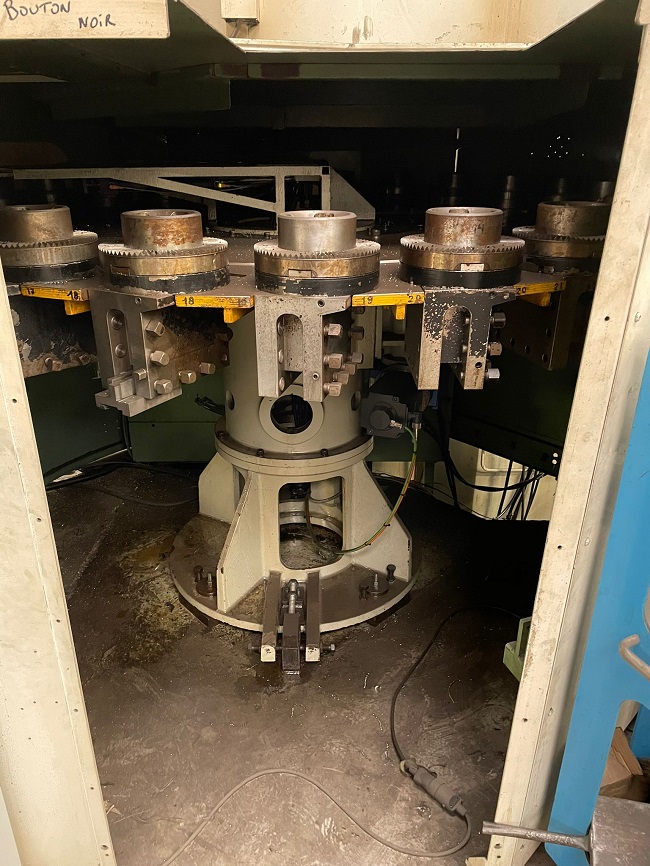

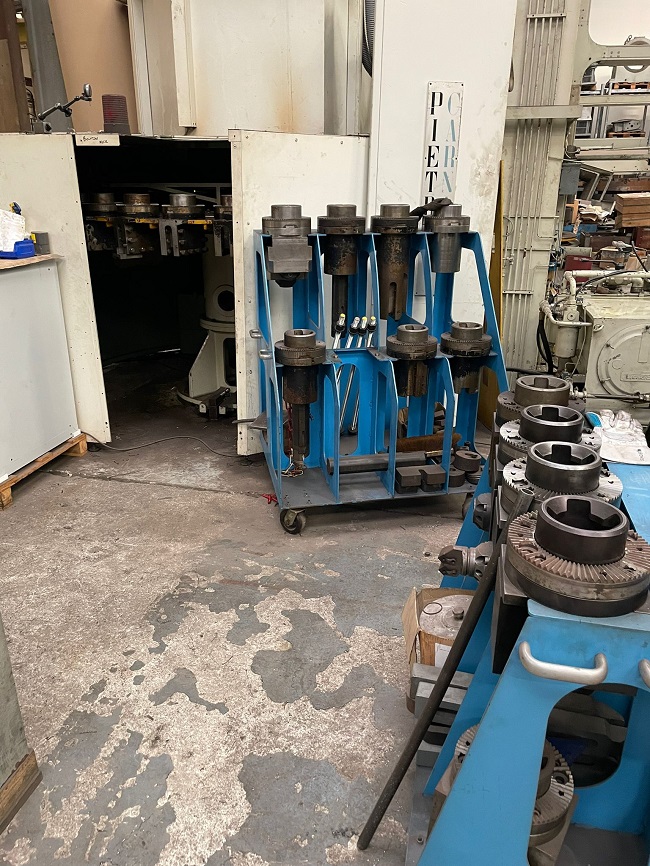

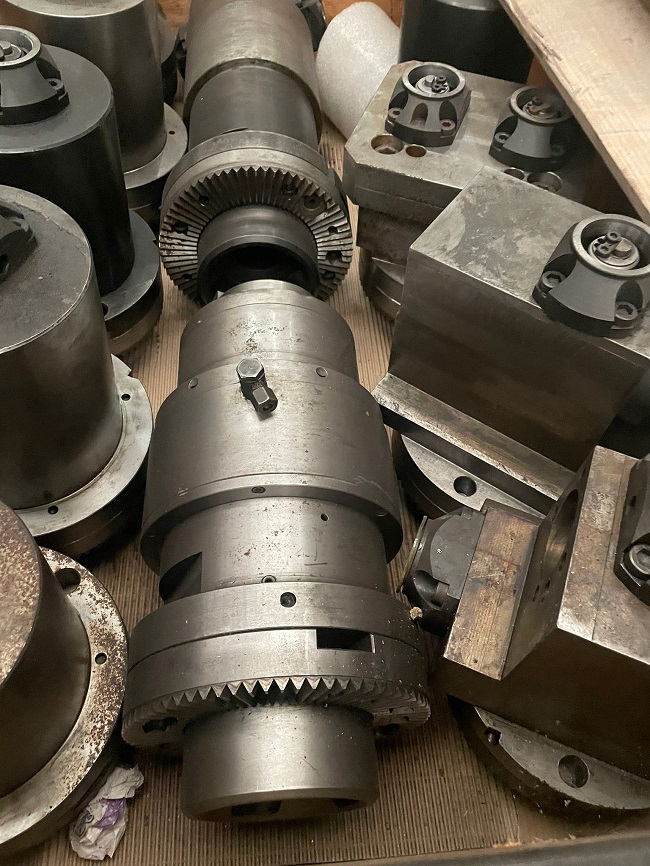

ATC tournage 22 positions  + 2 têtes pour  fraisage

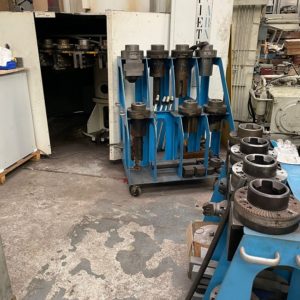

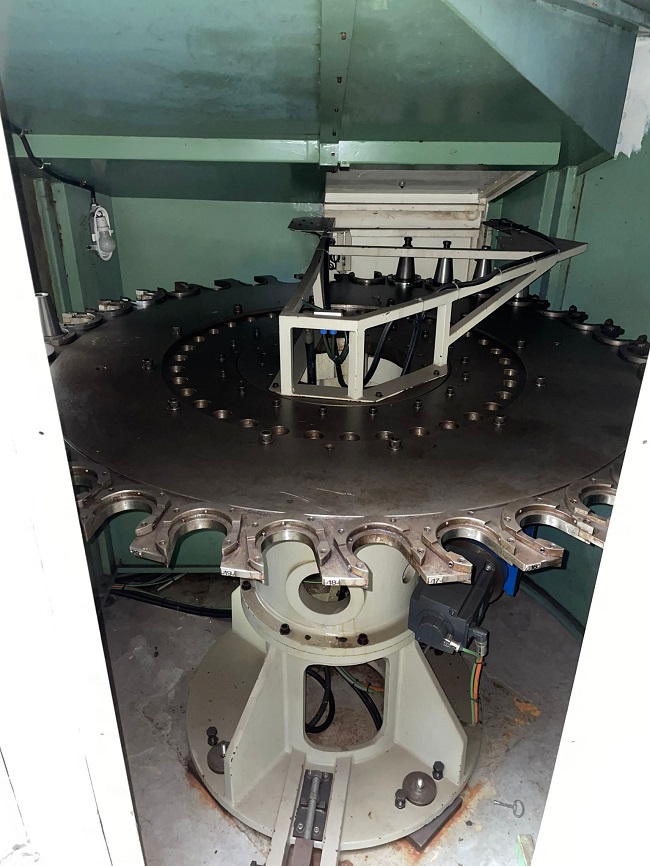

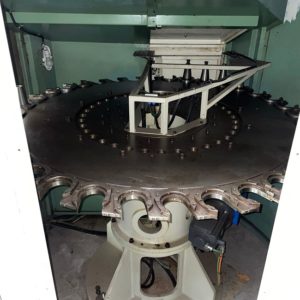

ATC fraisage 36 positions ISO 50

Convoyeur à copeaux

Rétrofit  compet de la machine :

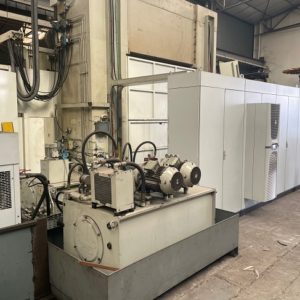

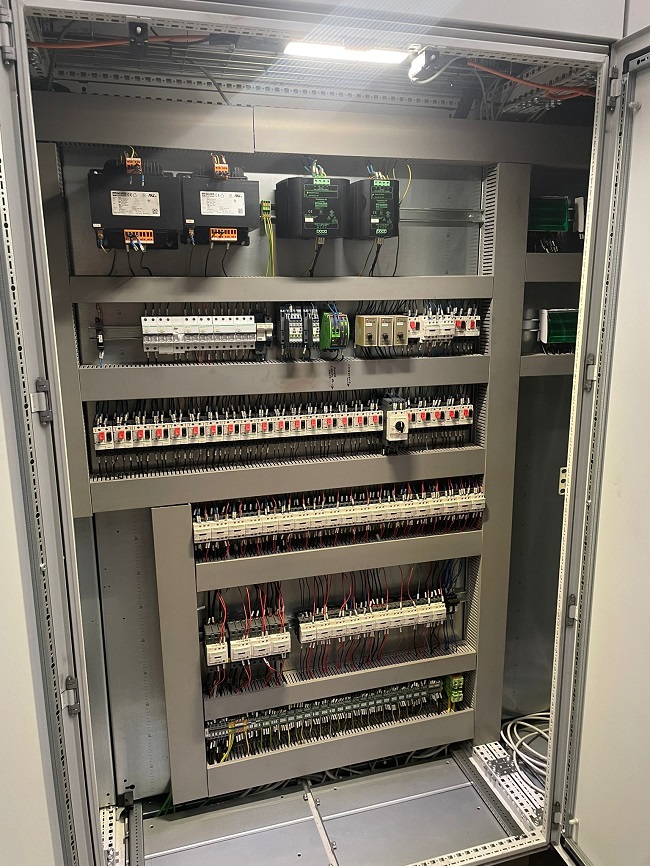

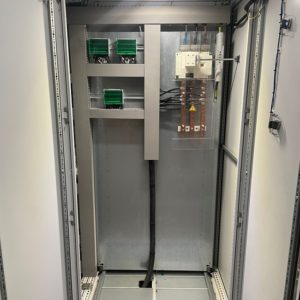

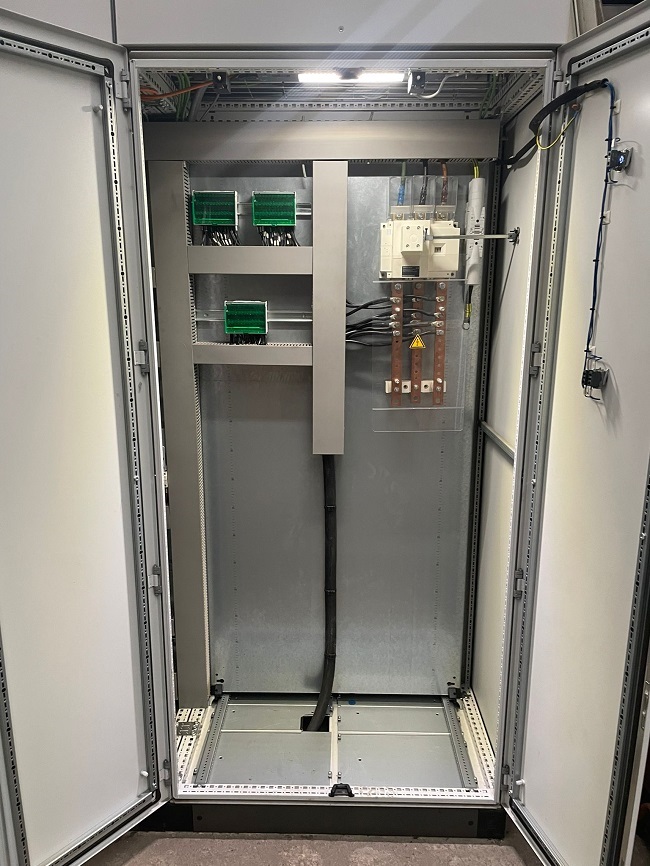

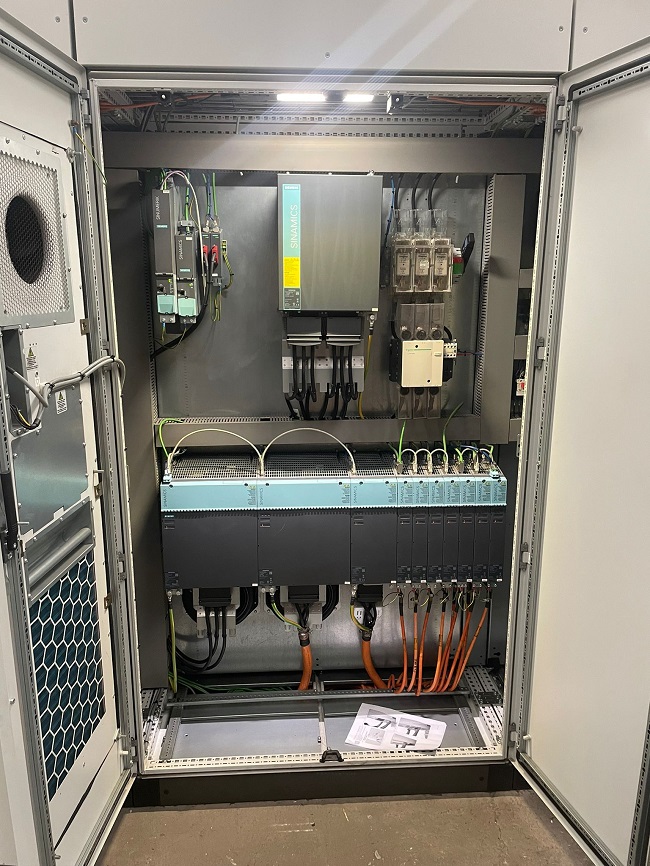

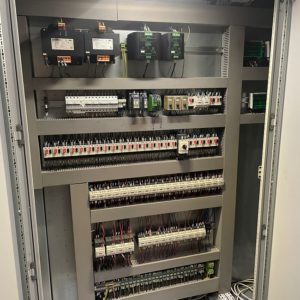

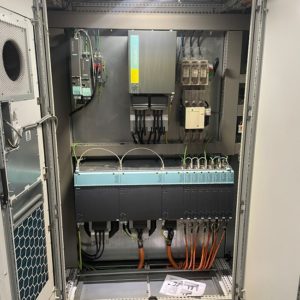

Changé les moteurs des axes- moteur du plateau-règle de mesure-armoire électrique neuve-câblage Profinet-roulement du plateau-révision de la boite à vitesse.
