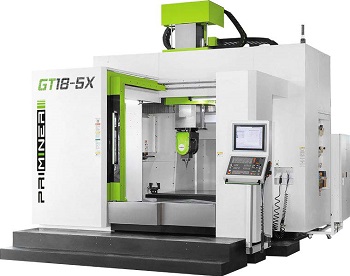

Centre d’usinage verticalà portique CNC 5 axes GT18-5X

• Machine entièrement carénée
• Vitesse de broche 24 000 tr/min, entraînement broche moteur HSK A 63
• Commande conviviale HEIDENHAIN TNC640
• Positionnement 5 axes simultanément
• X = 1900 mm, Y = 1400 mm, Z = 800 mm
• Magasin à 60 outils
• Convoyeur à coupeaux type chaîne
• Climatisation de l’armoire électrique
• Système de mesure linéaire sur les axes X/Y/Z
• Encoder sur les axes A/C pour une meilleure précision
• Taraudage synchrone
• Ethernet, carte CF et interface USB
• Système de lubrification automatique
• Système d’arrosage
• Refroidisseur d’eau pour la broche de haute précision
• Broche avec soufflage d’air
• KM/air à travers la broche par commande M
• Eclairage LED dans la machine
• Voyant de fin de programme à LED
• Volant électronique (MPG)
• Pistolet de refroidissement manuel et pistolet à air
• Boulons et blocs de mise à niveau
• Instructions d’utilisation
• Mise en service. Formation en supplément

Spécifications techniques :

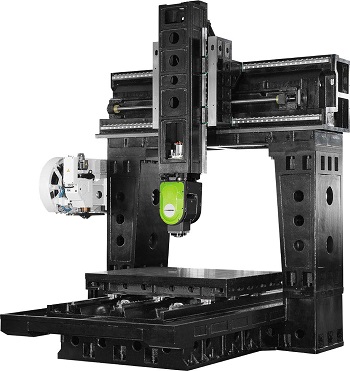

• Conception portique

Table

Taille de la table                                 mm        1800 x 1400

Rainure en T (largeur x nombre x distance)      mm          22 x 7 x 170

Charge maximale                                kg          6 000

Course

Course X/Y/Z                                     mm        1900/1400/800

Broche

Cône de la broche                               –             HSK A63

Puissance du moteur de la broche       kW        42/56.7

Tête B/C Travel –                                             ±108° / ±270°

Vitesse de rotation de la broche          tr/min    24 000 Options /15000

Distance entre le nez de la broche et la table    mm          100/900

Avance

Avance rapide X/Y/Z                         m/min    24 /24 /30 m/mn

Vitesse de rotation A/C                      tr/min    100 / 170

Vitesse de coupe                                 mm/min       1-12000

Changeur d’outils

Nombre d’outils                                  pcs         60

Précision (VDI 3441 Pleine course)

Précision de positionnement               mm        0,006 (X/Y/Z) 5/3 arc-sec (A/C)

Précision de répétabilité                      mm        0,003 (X/Y/Z) 2,5/2 arc-sec (A/C)

Dimensions et poids

Dimensions                                         mm        6160×4970×4840

Poids                                                  kg          24 000
